I sistemi di monitoraggio degli impianti permettono di mantenere o ripristinare l'integrità, contenere il degrado e prolungare la vita utile attraverso il monitoraggio dello stato di funzionamento e d'uso. Offrono vantaggi come ottimizzazione della manutenzione, prevenzione dei guasti e miglioramento della sicurezza.

Strumenti tipici includono la misurazione di vibrazioni, temperature, assorbimenti elettrici e l'analisi degli olii lubrificanti. Le tecniche tradizionali, basate su fasi disgiunte e analisi post-operativa, richiedono operatori esperti per correlare i dati.

Il sistema NVT-HMS, grazie a una moderna architettura, consente misurazioni e validazioni in tempo reale in base alle condizioni operative, trasmettendo solo dati validati. Ad esempio, monitora vibrazioni di un motore elettrico considerando le diverse condizioni operative (spento, velocità variabile, costante), escludendo misure non significative. Ciò semplifica il controllo, rendendo i dati immediatamente disponibili e utili, superando i limiti dei sistemi tradizionali.

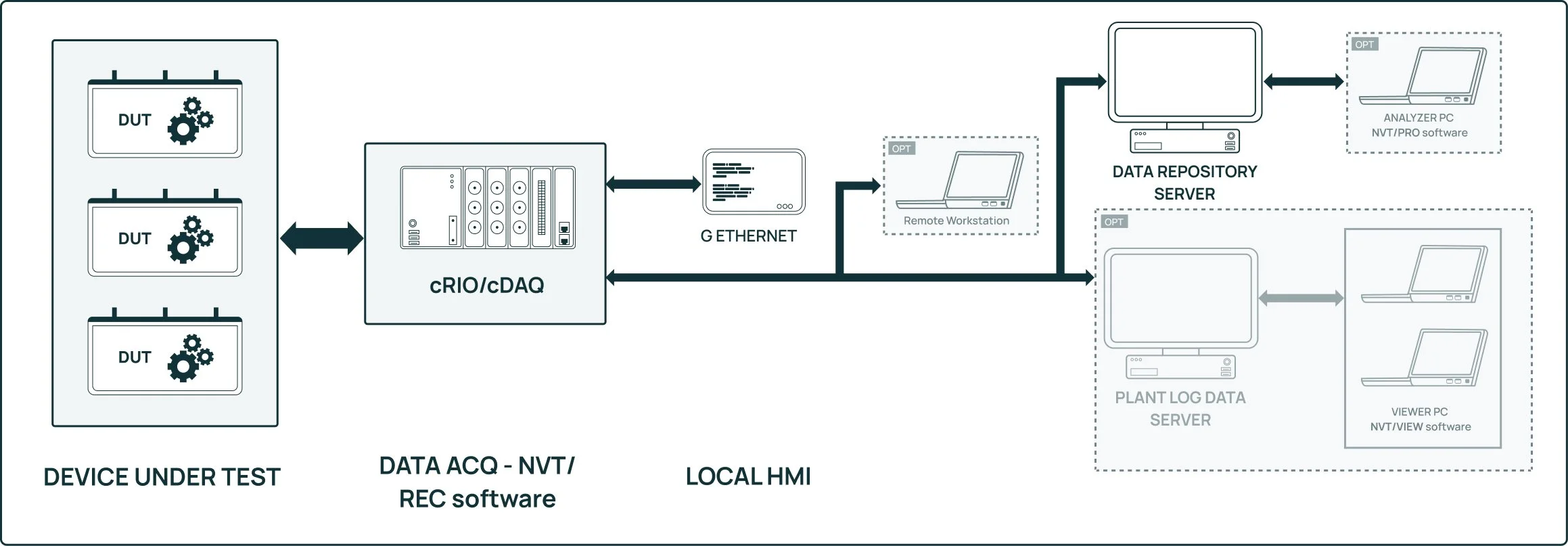

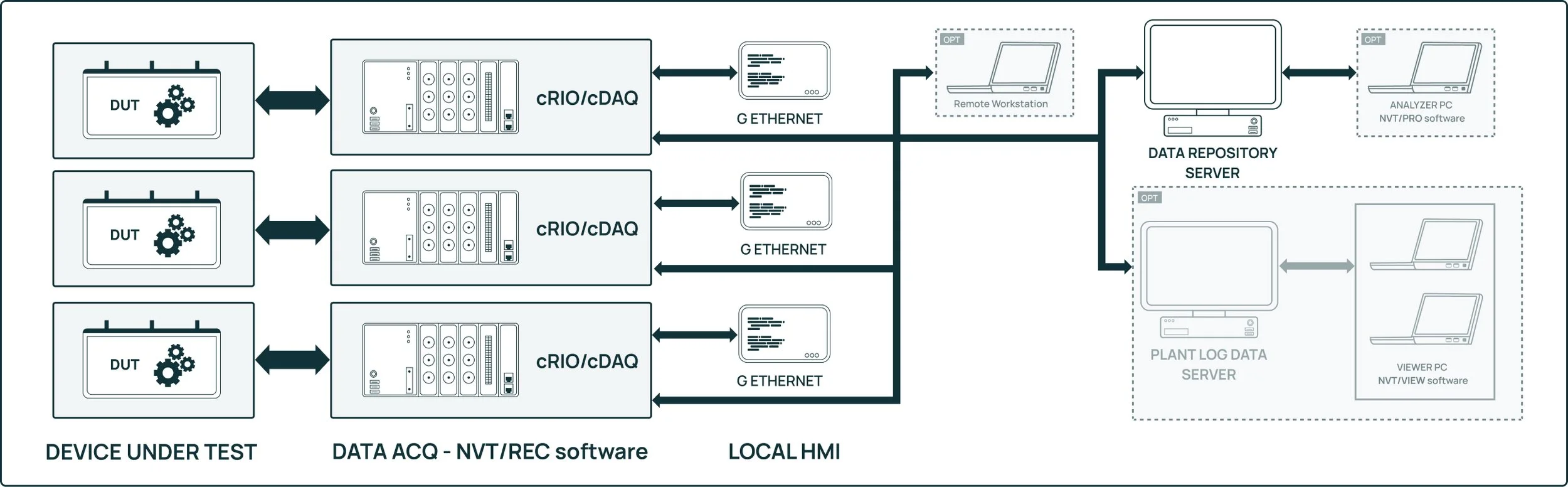

Il sistema di monitoraggio NVT-HMS utilizza un’architettura distribuita con moduli di acquisizione in grado di condizionare, elaborare e inviare misure validate in tempo reale al server. È composto da:

• Trasduttori di misura/Sistemi di Controllo Banco (Bus di Campo)

• Unità DAU (4-32 canali) per condizionamento, acquisizione ed elaborazione segnali

• Unità di calcolo embedded (cRIO/cDAQ)

• Software client/server con moduli per acquisizione e analisi in real-time (NVT-HMSrec), gestione server e dati storici (NVT-HMS-server) e monitoraggio fino a 10 utenti (NVT-HMS-viewer).

Il sistema garantisce flessibilità e gestione avanzata dei dati.

Il sistema NVT-HMS trova applicazione in numerosi ambiti grazie alla sua versatilità e capacità di analisi avanzata. Ecco alcune delle principali applicazioni:

1. Settore Automotive

• Road-Test: Analisi di vibrazioni e rumore su veicoli in movimento.

• Sviluppo e Collaudo: Caratterizzazione NVH (Noise, Vibration, Harshness) di componenti come motori, sospensioni e sistemi frenanti.

• Test in linea di produzione: Monitoraggio e controllo di qualità per assicurare conformità dei componenti meccanici ed elettromeccanici.

2. Industria Meccanica ed Elettromeccanica

• Diagnostica: Analisi delle vibrazioni per identificare guasti in macchinari industriali.

• Caratterizzazione: Test di apparecchiature come compressori, pompe e turbine.

• Monitoraggio Predittivo: Implementazione di strategie di manutenzione basate sulle condizioni operative.

3. Settore Aerospaziale e Difesa

• Analisi di Vibrazioni e Rumore: Monitoraggio di strutture aeronautiche durante test statici e dinamici.

• Test Funzionali: Validazione delle prestazioni di componenti avionici ed elettromeccanici.

4. Elettroacustica e Psicoacustica

• Test di Qualità: Valutazione delle prestazioni acustiche di dispositivi come altoparlanti, microfoni e auricolari.

• Analisi Psicoacustica: Studio della percezione del suono per lo sviluppo di prodotti innovativi.

5. Ricerca e Sviluppo

• Progetti Multidisciplinari: Studio di fenomeni complessi in fisica, ingegneria e scienze applicate.

• Analisi Avanzata: Utilizzo di funzioni come FFT, Spettrogrammi e Diagrammi di Bode per esperimenti in laboratorio.

6. Monitoraggio e Controllo di Produzione

• Test in Linea: Monitoraggio di impianti produttivi per garantire standard qualitativi e prevenire anomalie.

• Integrazione con Sistemi Industriali: Connessione a reti industriali per una gestione automatizzata.

7. Costruzioni e Infrastrutture

• Analisi Strutturale: Monitoraggio di vibrazioni su edifici, ponti e gallerie durante test dinamici.

• Diagnostica Strutturale: Rilevamento di anomalie o stress meccanici critici in strutture civili.

Grazie alla sua flessibilità e alle funzioni modulari, NVT è ideale per ambienti di test complessi, dinamici o altamente specializzati.

Hardware

Sistemi DAU ad architettura CRIo/cDAQ embedded/cDAQ

• Convertitori AD da 16 e 24 bit - Delta SIgma fino a 102,4 kS/s/ch

• Filtri Antialias e Campionamento Simultaneo

• Alimentazione Trsduttori IEPE e MEMS

• Gestione Protocollo CAN/Modbus/Profibus/EthernetIP

• Gamma dinamica fino a 100db

• Connesione Ethernet 100M/1G

• Processore Locale fino ad Intel Quadcore

• Sistema Operativo Linux Real-Time

• Storage Locale su SSD/SD card fino a 512 GB

• Alimentazione 9-32 Vdc

Software

Setup Canali/Misure/Allarmi gestito da Utente

• Acquisizione e Elaborazione e Monitoraggio in Real-Time

• Registrazione Misure e Streaming Eventi su richiesta utente, su allarme e temporizzati

• Display grafici di Misura e Trend in Real-Time

• Analisi Segnali in Post-Processamento

• Condizionamento Segnale (Scalatura/Integrazione/Derivazione/Sintesi Tachimetrica)

• Analisi nel dominio della Frequenza: FFT Modulo e Fase - Order Tracking Modulo e Fase

• Analisi speciali: Inseguimento Ordini Cuscini - Orbite - Analisi Gear Mesh - Torsionali

• Allarmi su Valore Assoluto/Trend/BaseLine Time - FFT - Order Tracking

• Gestione dBASE Misure ed Eventi

• Ricerca Storica Misure ed Eventi

• Ricerca per Misura/Allarme

• Ricerca Eventi di Streaming Segnali
