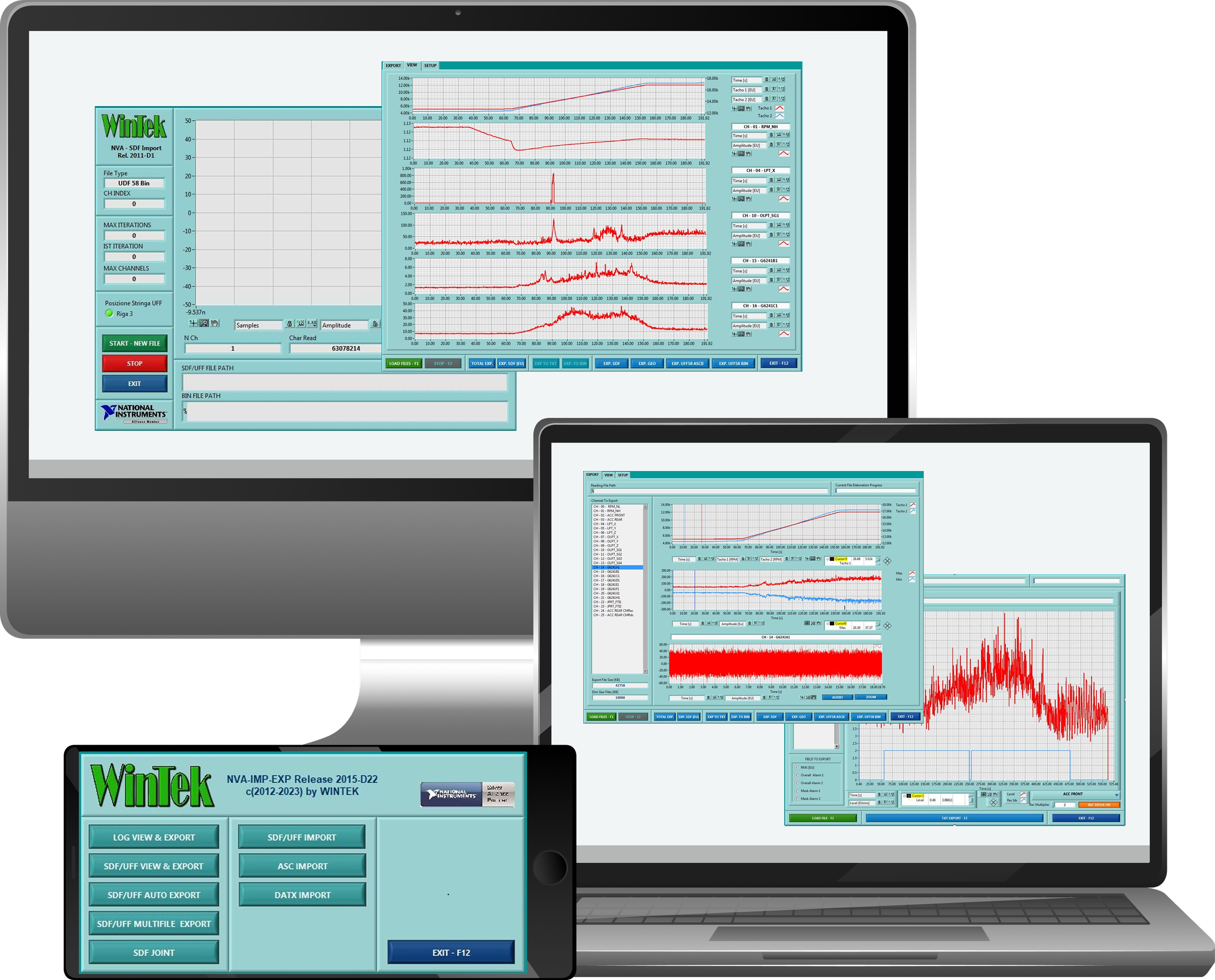

NVA Import/Export è progettato per tre esigenze fondamentali:

• Visualizzare rapidamente registrazioni appena acquisite, senza dover avviare il modulo di post-processing.

• Esportare i segnali verso i formati standard più utilizzati nei test vibro-acustici e rotanti (UFF58, SDF, CSV, BIN, TXT).

• Importare e convertire file provenienti da sistemi terzi in formato standard, trasformandoli nel formato .bin compatibile con tutta la suite NVA.

Il modulo supporta flussi manuali, semi-automatici e completamente automatici, adattandosi sia a singole analisi che a grandi campagne di test.

Esportazione

• UFF58 Bin / UFF58 ASCII

• SDF (Engineering Units / Volt)

• Uff58Bin, UFF58Ascii

• CSV / TXT

• BIN selettivo (porzioni e canali)

Importazione

• UFF58 Bin / UFF58 ASCII

• SDF

• Conversione diretta → BIN Wintek

1. Visualizzazione e Gestione File LOG

• Lettura dei file LOG generati dal modulo di registrazione.

• Visualizzazione nel tempo degli Overall, degli stati di allarme, e dei parametri dei canali selezionati.

• Possibilità di esportare i canali e le grandezze desiderate in formato CSV.

• Indicatori dedicati per identificare eventuali intervalli di acquisizione RAW associati al LOG.

2. Visualizzazione ed Esportazione RAW (SDF/UFF View & Export)

• Caricamento completo dei file BIN registrati.

• Setup automatico con possibilità di modifica di:

  • Offset

  • Sensibilità

  • Decimazione

• Visualizzazione sincrona dei segnali tachimetrici.

• Zoom avanzato di porzioni di segnale selezionate tramite cursori.

• Riproduzione audio dei segnali (funzione AUDIO integrata).

• Esportazioni disponibili:

  • SDF (EU o Volt)

  • UFF58 ASCII

  • UFF58 Bin

  • TXT / CSV

  • BIN selettivo

3. Esportazione Automatica Intera Sessione

(SDF/UFF Auto Export NVA-Import Export)

• Conversione completa di tutti i file BIN presenti in una sessione di acquisizione.

• Gestione Mandatory Channels e Optional Channels per file di grandi dimensioni.

• Possibilità di replicare i canali tachimetrici su file multipli.

• Creazione automatica delle cartelle destinate ai file convertiti.

• Controllo dimensioni file (stima binario e ASCII) per rispettare limiti OS (<4 GB).

4. Conversione Multi-File Automatizzata

• Conversione automatica di gruppi completi di acquisizioni con lo stesso setup.

• Riconoscimento automatico delle cartelle valide contenenti file BIN.

• Vista dedicata ai Tacho e ai segnali selezionati.

• Setup unificato applicato a tutti i file della serie.

• Generazione automatica di file LOG con:

  • Setup utilizzato

  • Eventuali errori

  • Note operatore

5. Unione File (SDF Joint)

Unione di più file SDF in un unico file BIN compatibile NVA.

• Verifica automatica della congruenza tra file (dimensioni, campionamento, canali).

• Selezione intelligente dei segmenti:

  • Solo segmenti coerenti

  • Richiesta continuità temporale

• Visualizzazione dei Tacho disponibili e possibilità di includerli o escluderli.

6. Import Conversione SDF/UFF → BIN

• Import diretto di file SDF, UFF58 Bin o UFF58 ASCII.

• Visualizzazione avanzamento conversione.

• Estrazione completa di tutti i canali, con indicazioni di:

  • Iterazione corrente

  • Caratteri letti

  • Byte convertiti

• Generazione immediata del file BIN pronto per il modulo NVA Post-Processing.

• Esportazione parziale nei formati standard (intervallo selezionato con cursori).

• Riascolto audio di qualunque canale.

• Zoom grafico dedicato per l’analisi di dettaglio.

• Esportazione Multi-Sessione, completamente automatizzata.

• Conversione combinata (merge) di più file SDF con controlli di qualità.

• Compatibilità totale con tutte le suite Wintek (NVA, NVT, ecc.).
